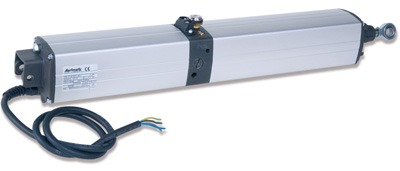

Линейный привод для распашные ворот

ATI 3000

 Цена, руб.: Ati 3000 Ati 3024N
розн. 34470  54900
установщику - 5%  - 5%
дилер звоните! звоните!

Лучшие цены на автоматику ATI Came только у нас! ЗВОНИТЕ!
Оптовым покупателям предоставляются СКИДКИ!

Приводы  ATI 3000 и ATI 5000 - лучшее решение для автоматизации распашных ворот. Надежная и качественная работа автоматики CAME - эффективность системы контроля доступа на частную территорию, что обеспечивает ей стабильный спрос и благоприятные отзывы потребителей.
Came ATI  - линейный привод, Ati 3000 применяется при линейный привод для распашные ворот ширине створки распашных ворот не более 3 м.   А привод Ati 5000 - при ширине створки до 5 м. Прочная, надежная автоматика не требует изменять форму или структуру ворот. Приводы Came Ati 3024 и 5024 являются электробезопасным оборудованием , т.к. на электродвигатель и другие устройства подается низкое напряжение. Автоматика безотказно работает даже при интенсивном режиме эксплуатации.

Есть возможность контролировать скорость движения створок ворот в начале цикла движения и в конце, при этом при обнаружении препятствий можно остановить створку или осуществить реверс благодаря встроенным амперометрическим датчикам (модели Ati3024 и Ati5024 с питанием 24В). Для приводов 220 В : угол открытия и закрытия регулируется с помощью микровыключателей крайних положений.  Отличительными особенностями также являются возможность мгновенно остановить ворота, используя  радиобрелок; а  также   возможность Пример установки привода CAME ATI

запрограммировать частичное открытие створки для прохода пешеходов. Функция самодиагностики - проверка устройств безопасности перед каждым открыванием и закрыванием. Приводы ATI 3000  и Ati 5000 самоблокирующиеся, имеют механизм разблокировки на случай потери электропитания. Устройство разблокировки находится в корпусе и двет возможность вручную разблокировать оборудование, используя ключ. Также дополнительно можно установить внешний механизм разблокировки H 3000.
Высокая прочность устройств и стойкость к вредным воздействиям атмосферных факторов достигается за счет изготовления корпуса привода целиком из алюминия.
Серия ATI представлена двумя низковольтными моделями А3024 и А5024 (напряжение привода 24В) и  моделями с напряжением привода 220В - А3000/А3100, А5000/А5100.
Изделие соответствует требованиям EN12445-EN12453, протестировано на безопасность максимального толкающего усилия створки.

  Технические характеристики автоматики Came  ATI 3000 Ati 5000 ATI 3024  и Ati 5024:

Модель

A3000A/3100

A5000A/5100

 A3024, A5024

Класс защиты IP54
Электропитание, В 230 (50/60 Гц)
Электропитание двигателя, В 230 (50/60 Гц) =24
Максимальный потребляемый ток, А   1,2 10
Максимальная мощность, Вт  150  120
Интенсивность использования, %  50 инт.исп.
Тяговое усилие, Н 400 - 3000

Максимальная температура двигателя,
°C

150
Время открывания (до 90°), с 19 32 регулир.
Диапазон рабочих температур, °С от -20 до +70



 Габаритные размеры приводов:

Ati 3000

Габаритные размеры ATI 3000

Ati 5000

Габаритные размеры привода ATI 5000



Комплект привода CAME ATI  с радиоуправлением включает:

привод ATI 3000 или ATI 5000

пульт двухканальный T432EE (аналог Top-432NA)

радиоприемник AF43S

приводы Came ATI в комплекте с радиоуправлением

 Рекомендации по применению приводов CAME ATI   в зависимости от параметров ворот:

 При использовании приводов следует учитывать габариты ворот - ширину и массу створок.

A3000 / A3024 A5000 /  A5024
Ширина створки, м Масса створки, кг Ширина створки, м Масса створки, кг
2,00 800 2,00 1000
2,50 600

2,50

800

4,00

400 3,00 600
    4,00 500
    5,00 400



Поставляемые итальянским производителем в Россию приводы ATI имеют полностью закрытый шток, поэтому могут использоваться в трудных климатических условиях - дождь, снег, низкие температуры, пыль и песок. Кроме того, корпус приводов выполнен из алюминия, это повышает их прочногсть, надежность и долговечность работы.

  Схема установки автоматики Came для распашных ворот

При монтаже приводов допустим зазор между местом крепления привода и плоскостью ворот до 13 см.

Ati 3000

 Схема установки ATI 3000 c размерами

 Ati 5000

Схема монтажа ATI 5000

 Автоматика  для распашных ворот может быть дополнена различными аксессуарами, которые упростят эксплуатацию и сделают работу более эффективной и удобной.

 Пример использования приводов CAME ATI и других элементов системы контроля доступа - брелоков, пультов,  фотоэлементов, аксессуаров.

Пример использования привода серии ATI
