Инвертор из двигателя

двигателя

После многочисленных попыток разработки инверторов для асинхронных двигателей появилась версия, которая могла работать не только на рабочем столе, но и у заказчика. Несмотря на большое количество недостатков, связанных с громоздкостью, большим количеством элементов, в том числе намоточных узлов, эта версия инвертора была доведена до опытного образца и с успехом работала.

Инвертор состоит из Блока контроллера, Блока заряда конденсатора, Блока ШИМ и силовых ключей. На рис. 1 представлена схема электрическая принципиальная контроллера, основой которого является микроконтроллер PIC16F84. Порты микроконтроллера используется для обмена данными с блоком ШИМ и клавиатурой. Порт B – внутренняя шина данных, порт A – управляющие сигналы. Все функции управления реализованы программно.

PIC16F84. Блок контроллера. Схема электрическая принципиальная.

Рис. 1. Блок контроллера. Схема электрическая принципиальная.

Схемы электрические принципиальные Блока ШИМ и силовых ключей, представлены на рис. 2 и 3.

Схема электрическая принципиальная ШИМ.
Рис. 2. Схема электрическая принципиальная ШИМ.
Схема электрическая принципиальная блока согласования ключей.
Рис. 3. Схема электрическая принципиальная блока согласования ключей.

Основой блока ШИМ являются две ИС таймеров типа КР580ВИ53. Управление ими осуществляет контроллер. Схема электрическая принципиальная Блока заряда конденсатора представлена на рис. 4.

Блок заряда конденсатора. Схема электрическая принципиальная.

Рис. 4. Блок заряда конденсатора. Схема электрическая принципиальная.

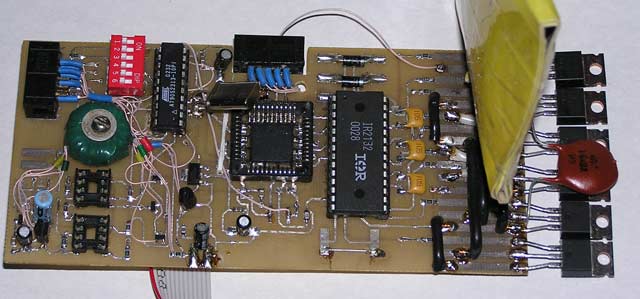

На рис. 5 показан внешний вид платы ШИМ и управления ключами, на рис. 6 силовые ключи.

Внешний вид платы ШИМ и управления ключами

Рис. 5. Внешний вид платы ШИМ и управления ключами.

Как видно из рисунка монтаж элементов выполнен планарным способом и более напоминает макетную плату. Оказалось, что такую плату легко и быстро изготовить в условиях типографии методом шелкографии. Такой способ изготовления плат оправдывает себя при мелкосерийном производстве и макетировании.

Внешний вид силовых ключей

Рис. 6. Внешний вид ключей.

Размещение и подключение ключей при макетировании представлено на рис. 6. При проведении испытаний оказалось, что для управления двигателем порядка 200Ватт охлаждение ключей вовсе не потребовалось. При использовании ключей типа КП707 или BUZ90 возможно управление двигателем на 220В мощностью до 800Ватт, при использовании более мощных, высоковольтных ключей типа IRFPG50 удалось реализовать управление двигателем 380В, 2кВатт.
